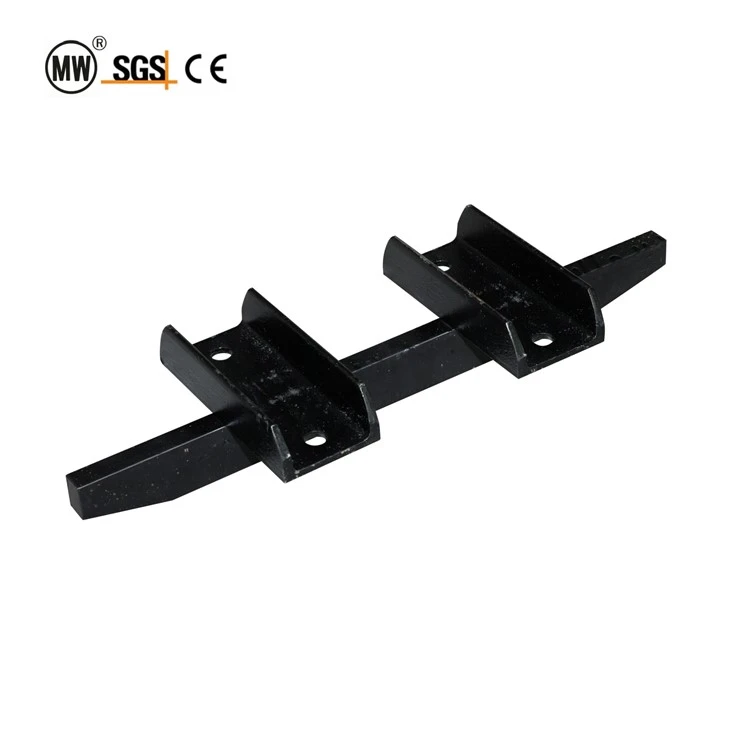

Suporte de gancho duplo para corrente transportadora de tinta aérea

O suporte de suspensão duplo dobra o rendimento nas correntes transportadoras de tinta suspensas QXG. O suporte forjado de aço 45# de ponta dupla com acabamento carburado transporta duas peças de trabalho por posição da corrente para revestimento em pó, e-revestimento e linhas de pintura úmida.

Enviar inquérito

Introdução de Produto

é um dos fabricantes e fornecedores mais experientes de suporte de gancho duplo para corrente transportadora de tinta suspensa na China. Bem-vindo ao suporte de cabide duplo personalizado no atacado para corrente transportadora de tinta suspensa a preços competitivos de nossa fábrica. Bom atendimento e produtos de qualidade estão disponíveis.

Suporte de gancho duplo para corrente transportadora de tinta suspensa

Em linhas-de alto volume de pintura e revestimento em pó, o rendimento é ditado por três variáveis: velocidade da corrente, passo do suspensor (a distância de centro-a{2}}centro entre suspensores consecutivos na corrente) e o número de peças transportadas por posição do suspensor. A velocidade da corrente é limitada pelos-tempos de permanência da cabine de pintura e pelos ciclos de cura no forno. O passo do suporte é limitado pelo espaçamento das placas de elos da corrente e pelo tamanho das peças de trabalho. Mas a terceira variável - peças de trabalho por posição do suporte - tem espaço livre: mudar de um suporte único para um suporte de suporte duplo dobra instantaneamente o número de peças processadas por revolução da corrente sem aumentar a velocidade da corrente, estender o comprimento da pista ou adicionar elos de corrente adicionais. Esta é a alavanca de produtividade fornecida pelo suporte de suspensão duplo.

O suporte de suspensão duplo (também chamado de suporte de suspensão de-ponto duplo, suspensor duplo tipo Y-, transportador de haste de queda dupla ou estrutura de suspensão de peça de trabalho de duas{2}}posições) é um componente de aço forjado ou fabricado que é aparafusado diretamente às placas de elo da corrente transportadora e fornece dois pontos de fixação independentes para ganchos de peça de trabalho, barras transversais ou gabaritos de fixação personalizados. As duas posições de suspensão do suporte são separadas por uma distância central mínima - normalmente 150–300 mm dependendo da série da corrente - que evita que peças de trabalho adjacentes entrem em contato, girem ou interfiram umas com as outras enquanto a corrente negocia curvas horizontais e verticais. As duas posições são simétricas em relação à linha central da corrente para manter a carga equilibrada e evitar desgaste assimétrico nas rodas guia e na esteira.

Especificamente para linhas de pintura e revestimento, o suporte de suspensão duplo deve satisfazer um conjunto de exigências que vão além do simples suporte de carga estrutural. Ele deve manter uma continuidade de aterramento elétrico confiável da corrente através do suporte até ambas as peças de trabalho - uma peça de trabalho não aterrada não atrairá pó carregado em uma cabine de pintura eletrostática, resultando em uma rejeição não revestida. A geometria do suporte deve minimizar o “efeito de sombra”, onde o próprio suporte impede que a pulverização atinja a superfície da peça diretamente atrás dele. As juntas e conexões roscadas devem resistir a temperaturas de forno de até 250 graus sem se soltarem do ciclo térmico. E o suporte deve ser projetado para troca rápida de peças de trabalho - operadores que carregam e descarregam em uma linha em movimento contínuo precisam de um suporte que aceite e libere peças de trabalho rapidamente, sem ferramentas, atolamentos ou riscos de esmagamento.

Configurações de cabide duplo

Os suportes de suspensão duplos estão disponíveis em diversas configurações geométricas, cada uma otimizada para perfis de peças de trabalho e layouts de{0}linhas de revestimento específicos. As seguintes configurações são padrão em todas as séries de correntes QXG:

Configuração	Descrição e melhores aplicativos
Cabide duplo tipo Y-	Duas hastes de queda ou pontos de gancho estendem-se para baixo e para fora de uma saliência de montagem central em ângulos de 15 a 45 graus em relação à vertical. A geometria Y separa as duas peças lateralmente, criando espaço para rotação e garantindo que ambas as faces de cada peça recebam cobertura direta de pulverização. Ideal para: peças metálicas estampadas de pequeno a médio porte, suportes, caixas e componentes de até 15 kg por ponto em sistemas QXG200/206.
Cabide Gêmeo Paralelo	Duas hastes de queda verticais estendem-se diretamente para baixo a partir do nível da corrente, paralelas entre si e espaçadas na distância central determinada pela largura da placa-do elo da corrente. Esta configuração proporciona separação máxima da peça no plano perpendicular ao deslocamento da corrente. Melhor para: peças longas penduradas verticalmente (tubos de escape, tiras de acabamento, tubos), onde a orientação de suspensão vertical é necessária para uma espessura uniforme do revestimento.
Suporte-tipo barra cruzada	Uma barra transversal horizontal se estende para fora do elo da corrente de um lado, com dois ou mais pontos de suspensão distribuídos ao longo da barra. A barra transversal desloca as peças para um lado da corrente, útil quando apenas um lado da corrente está acessível para carga/descarga ou quando o envelope de pulverização da cabine é assimétrico. Melhor para: estações de carregamento assimétricas onde os operadores carregam apenas de um lado ou cabines com reciprocadores-montados na parede visando um lado da corrente.
Tipo de disco cruzado com proteção de óleo integrada	Uma barra transversal com um disco circular estampado na superfície superior, diretamente acima dos dois pontos de suspensão. O disco captura qualquer gotejamento de óleo das rodas-guia da corrente ou das placas de ligação antes que ele atinja as peças de trabalho abaixo - de uma proteção contra contaminação integrada que elimina a necessidade de uma placa de coleta de óleo separada na posição do suporte. Melhor para: operações de acabamento-de alto valor (verniz-automotivo, superfícies Classe-A) onde até mesmo uma única mancha de óleo é um defeito de rejeição.

Projeto e Construção

O suporte de suspensão duplo é fabricado em liga de aço usando uma combinação de forjamento-a quente, usinagem CNC e processos de tratamento de superfície. Sua construção reflete as demandas simultâneas de suporte de carga estrutural, condutividade elétrica, estabilidade térmica e geometria de acesso-de pulverização:

Material e Processo de Fabricação

Recurso de construção	Especificação
Material Básico	aço carbono médio-45# (C 0,42–0,50%); selecionado para equilíbrio de força, resistência à fadiga e forjabilidade
Processo de Fabricação	Forjado-a quente a partir de barra até atingir o formato-quase final; olhais de fixação críticos e faces de montagem com acabamento-usinados por CNC para precisão dimensional
Tratamento térmico	Carburado e temperado até uma profundidade de caixa de 0,8–1,2 mm; dureza superficial 58–62 HRC; dureza do núcleo 30–40 HRC para ductilidade sob carga de impacto
Acabamento de Superfície (Padrão)	Revestimento de óxido preto com óleo-antiferrugem; fornece resistência moderada à corrosão, adequada para linhas de pintura internas
Acabamento de superfície (opcional)	Niquelagem eletrolítica (ENP) - revestimento uniforme de níquel-fósforo com 400+ horas de resistência à pulverização de sal-; recomendado para linhas de-ecoat e ambientes úmidos
Acabamento de superfície (opcional)	Zincagem com passivação de cromato amarelo - acabamento brilhante para-requisitos de qualidade visíveis; 200+ horas de resistência à pulverização de sal-
Montagem da geometria do ressalto	Face plana usinada com dois furos passantes M10 ou M12-correspondentes ao padrão de parafuso da placa de elo da corrente-; espessura do ressalto 8–12 mm dependendo da série da corrente
Barras suspensas/braços suspensos	Integral forjado com ressalto de montagem (construção-de peça única) para máxima resistência à fadiga na transição do ressalto-para{2}}o braço; diâmetro do braço 12–16 mm
Extremidades de fixação da peça de trabalho	Pino roscado M10–M12 (para fixação de gancho-fixado por porca) ou olhal simples de Ø15–20 mm (para fixação de gancho-e-pino); entrada chanfrada para carregamento rápido do operador

Projeto de Aterramento Elétrico

Na pintura eletrostática a pó e na pintura líquida, o aterramento confiável da peça é essencial para a eficiência da transferência e a uniformidade do revestimento. O suporte de suspensão duplo é projetado com um caminho condutor ininterrupto da placa de elo da corrente (que é aterrada através das rodas guia, trilho e estrutura de suporte do transportador) através do corpo forjado do suporte até ambos os pontos de fixação da peça de trabalho. Os elementos críticos do projeto incluem: (1) faces de contato-de metal puro na saliência-de montagem da corrente, sem pintura, óxido ou revestimento entre a saliência e a placa do elo da corrente; (2) construção forjada de-peça única - sem juntas soldadas que possam introduzir resistência ou fadiga-pontos de fratura; (3) mascaramento das extremidades de fixação da peça durante o tratamento de superfície ou revestimento de óxido para preservar a condutividade do metal puro no ponto de contato do gancho. Para linhas que processam substratos não{12}}condutores (plásticos, compósitos), o suporte também fornece um caminho de aterramento para o primer condutivo que liga a superfície da peça ao sistema transportador aterrado.

Opções de passo do espaçador

O espaçamento-a{1}}centro entre posições consecutivas do suspensor na corrente - o passo do suspensor - é ajustável através da seleção de placas de elos alternadas. Os passos do espaçador padrão são 300 mm, 600 mm e 900 mm, obtidos através da montagem do suporte de suspensão duplo em cada segundo, quarto ou sexto elo da corrente, respectivamente. O passo ideal é determinado pelas dimensões do envelope da peça mais uma folga mínima de 50–100 mm entre as peças para evitar colisão nas curvas. Um suporte duplo com passo de 300 mm proporciona a máxima densidade de rendimento; um suporte duplo com passo de 900 mm proporciona folga máxima para peças grandes ou rotativas. O suporte de suspensão duplo em si não afeta o passo - ele simplesmente duplica o número de peças de trabalho em qualquer passo para o qual a corrente esteja configurada.

Especificações Técnicas

O suporte de suspensão duplo está disponível em configurações específicas da-série-de corrente. A tabela a seguir cobre a linha de produtos padrão em todos os modelos de correntes QXG compatíveis:

Parâmetro	Série QXG150/200/206	Série QXG240/250/300
Série de corrente compatível	QXG150, QXG200, QXG206	QXG240, QXG250, QXG300
Carga máxima por ponto de suspensão	8kg (QXG150); 30kg (QXG200); 30kg (QXG206)	50kg (QXG240); 50kg (QXG250); 125kg (QXG300)
Carga total máxima do suporte	16kg (QXG150); 60kg (QXG200/206)	100kg (QXG240/250); 250kg (QXG300)
Material	45# aço carbono forjado	45# aço carbono forjado
Dureza superficial	58–62 HRC (caixa carburada, 0,8–1,2 mm de profundidade)	58–62 HRC (caixa carburada, 0,8–1,2 mm de profundidade)
Dureza do núcleo	30–40 HRC	30–40 HRC
Espessura do ressalto de montagem	8mm	10–12mm
Tamanho do parafuso de montagem	M10 × 35 mm (2 parafusos por suporte)	M12 × 40 mm (2 parafusos por suporte)
Grau do parafuso	Nota 8,8 (padrão); Grau 10.9 (opcional para alta-vibração)	Nota 10,9 (padrão)
Diâmetro da haste/braço	12 mm (tipo Y-/paralelo)	14–16 mm (barra-tipo Y/paralela/cruzada-)
Distância central do ponto pendurado	150–180 mm	200–300 milímetros
Comprimento de queda do ponto de suspensão (abaixo da corrente)	100–300 mm (padrão); comprimentos personalizados disponíveis	150–400 mm (padrão); comprimentos personalizados disponíveis
Tipo de fixação da peça de trabalho	Pino roscado M10 ou olhal liso Ø15 mm	Pino roscado M12 ou olhal liso Ø20 mm
Peso do suporte por unidade	~0,4–0,8 kg (dependendo do comprimento da gota)	~0,8–1,5 kg (dependendo do comprimento da gota)
Temperatura operacional	–20 graus a +250 graus (óxido preto); –20 graus a +300 graus (ENP)	–20 graus a +250 graus (óxido preto); –20 graus a +300 graus (ENP)
Condutividade Elétrica	Continuidade total desde a face de montagem até ambos os pontos de suspensão;<0.1 Ω resistance under 100 g contact load	Mesmo
Passos de espaçador padrão	300, 600, 900 mm (selecionável por espaçamento entre links)	300, 600, 900 mm (selecionável por espaçamento entre links)
Resistência à corrosão (óxido preto)	Apenas para uso interno; aplique óleo-de manutenção antiferrugem mensalmente	Apenas para uso interno; aplique óleo-de manutenção antiferrugem mensalmente
Resistência à corrosão (ENP)	400+ horas de pulverização com sal neutro-(ASTM B117); classificação externa-	400+ horas de spray de sal neutro-; classificação externa-

Suporte de suspensão simples vs. duplo: economia de rendimento

A decisão entre colchetes de suporte simples e duplo é fundamentalmente econômica: o suporte duplo dobra o rendimento por posição de-cadeia-para um custo de hardware incremental de aproximadamente 30 a 50% em relação a um único suporte. A comparação a seguir quantifica o aumento da taxa de transferência:

Fator de comparação	Suporte de cabide único vs. suporte de cabide duplo
Peças por posição da corrente	1 peça de trabalho (suspensor único) → 2 peças de trabalho (suspensor duplo)=100% de aumento de produtividade
Custo de hardware por posição	Colchete único ~USD 3–8 (dependendo da série e acabamento) → Colchete duplo ~USD 5–12=~50% de aumento de custo
Custo de capital por peça/hora adicional	Adding a second chain loop: USD 3,000–10,000 in track, chain, drive hardware → Adding double hangers: USD 300–1,000 in bracket hardware (97% capital savings vs. second line)
Custo contínuo de energia	Loop de corrente simples com suportes duplos=mesma potência do motor, mesmo combustível do forno, mesmo fluxo de ar da cabine dos suportes simples. Duas linhas paralelas=2× custo de energia
Impacto na pegada	Sem espaço adicional - mesmo comprimento de pista, mesmo tamanho de cabine, mesma capacidade de forno. Segunda linha=2× necessidade de espaço físico
Tempo de mudança	O suspensor duplo requer ambos os pontos de suspensão carregados por ciclo, duplicando a carga de trabalho do operador na estação de carga. Mitigação: posicione a estação de carga antes de uma seção de curva-lenta onde os operadores têm de 3 a 5 segundos por peça
Restrição de folga de curva	Peças de trabalho com suporte duplo no raio interno de uma curva podem colidir se a distância entre centros for muito pequena. Verifique a folga mínima no raio de curva mais estreito antes de especificar suportes duplos

Para linhas que processam peças pequenas e médias (menos de 30 kg por peça no QXG200/206, menos de 50 kg no QXG250), o suspensor duplo é quase sempre a escolha econômica correta. O único cenário em que os suspensores simples são preferidos é quando as peças de trabalho são muito grandes para pendurar duas por posição sem colisão nas curvas ou quando a estação de carga do operador não consegue sustentar a taxa de carregamento duplicada.

Perguntas frequentes

P: 1: você é uma empresa comercial ou fabricante?

R: somos fábrica.

Q: 2: Posso misturar suportes de suspensão simples e duplos na mesma corrente?

R: Sim. Misturar suportes de suspensão simples e duplos na mesma corrente é uma prática comum e recomendada quando nem todas as posições da corrente podem acomodar duas peças de trabalho. Por exemplo, em uma linha que processa dois números de peças diferentes, a peça menor pode ser pendurada em suportes de suspensão duplos e a peça maior em suportes de suspensão simples em posições de ligação alternadas. A única restrição é que a carga total na corrente não deve exceder a capacidade nominal da corrente em nenhum ponto. Ao misturar, marque os elos da corrente com braçadeiras coloridas ou pontos pintados para que os operadores na estação de carga possam identificar visualmente quais posições aceitam cabides duplos (duas partes) e quais aceitam cabides simples (uma parte).

Q: 3. O suporte de suspensão duplo é de óxido preto. Vai enferrujar no meu forno de pintura a pó?

R: O óxido preto (também chamado de azulamento ou escurecimento) é um revestimento de conversão que fornece resistência moderada à corrosão em condições internas, mas não é um revestimento de barreira. Em um forno de pintura a pó a 180–200 graus, o acabamento de óxido preto é termicamente estável e não se degrada, descasca ou emite vapores. No entanto, se a linha também tiver um estágio de lavagem de pré-tratamento úmido (lavagem por spray alcalino ou imersão), a combinação de umidade e produto químico alcalino residual pode causar ferrugem superficial em suportes de óxido preto ao longo do tempo. Para linhas com estágios de pré{6}}tratamento úmido, especifique o acabamento ENP (niquelagem eletroless) - que fornece uma verdadeira camada de barreira com 400+ horas de resistência à pulverização de sal-e suporta temperaturas de lavagem alcalina e de forno. O custo adicional da PEV em relação ao óxido negro é de aproximadamente 15–20%.

Q: 4: Que passo de cabide devo usar para minhas peças?

R: Calcule o passo mínimo da seguinte forma: meça o comprimento da peça de trabalho na direção do deslocamento da corrente quando pendurada no suporte. Adicione uma folga de 50 mm para seções retas da esteira e 100 mm se a corrente passar por curvas horizontais com raio de 800 mm ou mais estreito (as curvas reduzem a folga efetiva porque as peças de trabalho se inclinam para dentro). O resultado é a distância mínima-a{6}}de centro entre as posições do suporte. Arredonde para a próxima opção de passo disponível: 300 mm, 600 mm ou 900 mm. Exemplo: uma peça com 250 mm de comprimento + 100 mm de folga na curva=350 mm no mínimo, portanto especifique um passo de 600 mm. Se o mínimo calculado ficar um pouco acima de 600 mm (por exemplo,. 620 mm), especifique o passo de 900 mm - a folga da curva em 600 mm será muito apertada e as peças colidirão.

Q: 5.Posso usar o suporte de suspensão duplo em uma corrente para serviços pesados-da série XT?

R: A saliência de montagem do suporte de suspensão duplo padrão é usinada para corresponder ao padrão de parafuso da placa de elo da série QXG (72 × 68 mm ou 80 × 80 mm). As correntes da série XT (XT80/XT100/XT160) têm geometria de placa de elo e padrão de parafuso diferentes, e o suporte QXG padrão não será montado em placas de corrente XT sem modificação. Suportes de suspensão duplos personalizados para correntes XT estão disponíveis mediante solicitação - forneça o modelo da corrente XT, o desenho da placa de ligação-e a capacidade de carga necessária por ponto, e nossa equipe de engenharia fornecerá um orçamento personalizado com um prazo de entrega de 4 a 5 semanas. O design do suporte forjado é escalável para capacidades de carga XT (até 500 kg por ponto no XT160).
